 一、设计依据:
货架的设计、制造、安装、验收执行标准并符合其它相关标准要求。
1)CECS23《钢货架结构设计规范》
2)GBJ17—88《钢结构的设计规范》
3)QB/KS1002—9《钢结构插接式货架技术条件》

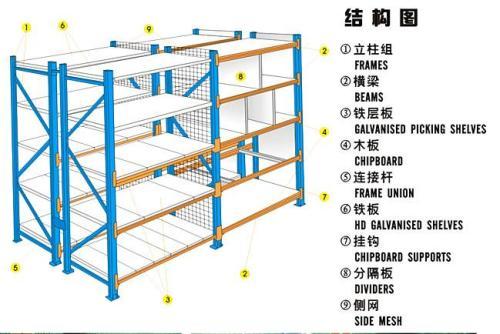

二、横梁式货架组成及说明
1、立柱:垂直方向主要支撑件,主要起支撑作用。
2、横撑:和立柱、斜撑组成柱片,增加柱片的强度和稳定性。
3、斜撑:和立柱、横撑组成柱片,增加柱片的强度和稳定性。
4、护脚:保护柱片,防止叉车撞上柱片。
5、垫块:该件与横撑配合装于立柱上。
6、安全销:该件叉放于立柱和横梁的相应孔内,限制横梁在立柱方向相对移动,起限位作用.
7、隔挡:主要起保证横梁外涨和方便与货物放置。
8、横梁:货架横向连接件,与立柱相连。
三、货架型材强度指标
货架型材的强度标准(N/ mm2)GB6723—86指标
四、货架焊接强度指标:(JB/T5323—91指标N/ mm2)
钢材
对接焊缝
角焊缝
钢号
钢材种类
抗拉
抗压
抗剪
抗拉、抗压、抗弯
Q195-235
冷弯型钢
175
205
120
140
五、货架表面处理工艺及颜色:
1、处理工艺流程:
1.1冷轧板前处理工艺(无锈状态)
脱脂→水洗 →表调→水洗→磷化→高压水冲洗
1.2热轧板及热轧型材前处理工艺
无油状态:酸洗→水洗 →表调→水洗→磷化→高压水冲洗
有油状态:酸洗→水洗 →脱脂 →水洗→中和 →表调→磷化→高压水冲洗
2、表面涂层采用通过ISO9000质量认证企业生产的高品质环氧聚脂粉沫。
3、喷塑表面光洁、平整、色泽一致。
六、横梁式货架特点:
应用*广泛的货架,规格型号齐全,规格型号齐全,承载范围广,适合于各种仓库,能充分利用空间,选用叉车进行存取货物。
